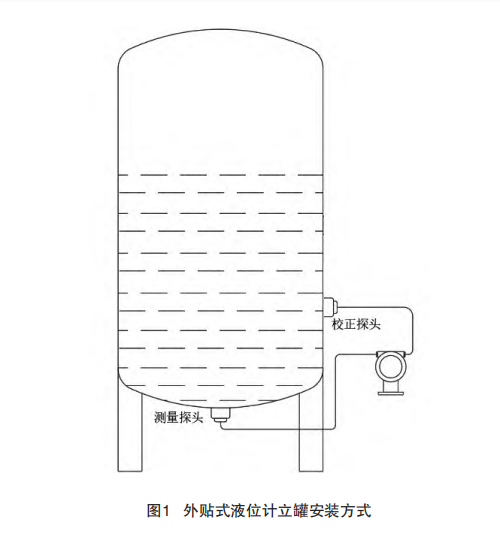

外貼式液位計由測量探頭、校正探頭和表頭3部分組成（如圖1）。表頭固定安裝在位于立罐旁邊的2寸立柱上，表頭將測量探頭輸入的信號進行分析計算后，轉換成（4～20）mA標準信號送入控制系統。
測量探頭安裝在立罐底部，且測量探頭必須與被測液面垂直，遠離出液管道和排污管道。聲波信號從測量探頭發射出去，經過液面反射后接收回波信號，回波信號送入表頭，由表頭內的CPU計算出液面高度，計算關系式如下：h=act/2。
其中 ：h——液位高度。
a——修正系數。
c——聲波在介質中傳播的聲速。
t——聲波從發射到返回所用的時間。
校正探頭安裝在立罐的側面，主要作用是對測量探頭測得的液位高度進行補償。當一氧化碳的溫度發生變化時，會對測量探頭發出的聲波信號在介質中的傳播速度產生影響，帶來測量誤差，立罐的直徑是固定的，利用校正探頭得到聲波在介質中的實際傳播速度，消除介質溫度變化對測量精度的影響。
外貼式液位計因其安裝簡便，無需在容器上開孔作業，與介質完全隔離，屬于非接觸式液位測量?jī)x表，消除了液位計受介質腐蝕、結晶等帶來的負面影響。同時，在不具備停車沖洗置換條件的情況下，可在線安裝，降低安裝成本，減少維護工作量。在易燃易爆的場合下使用，減少靜密封面泄漏的風險點，保證公司一氧化碳生產裝置的安全生產和企業的長周期安全穩定運行。
